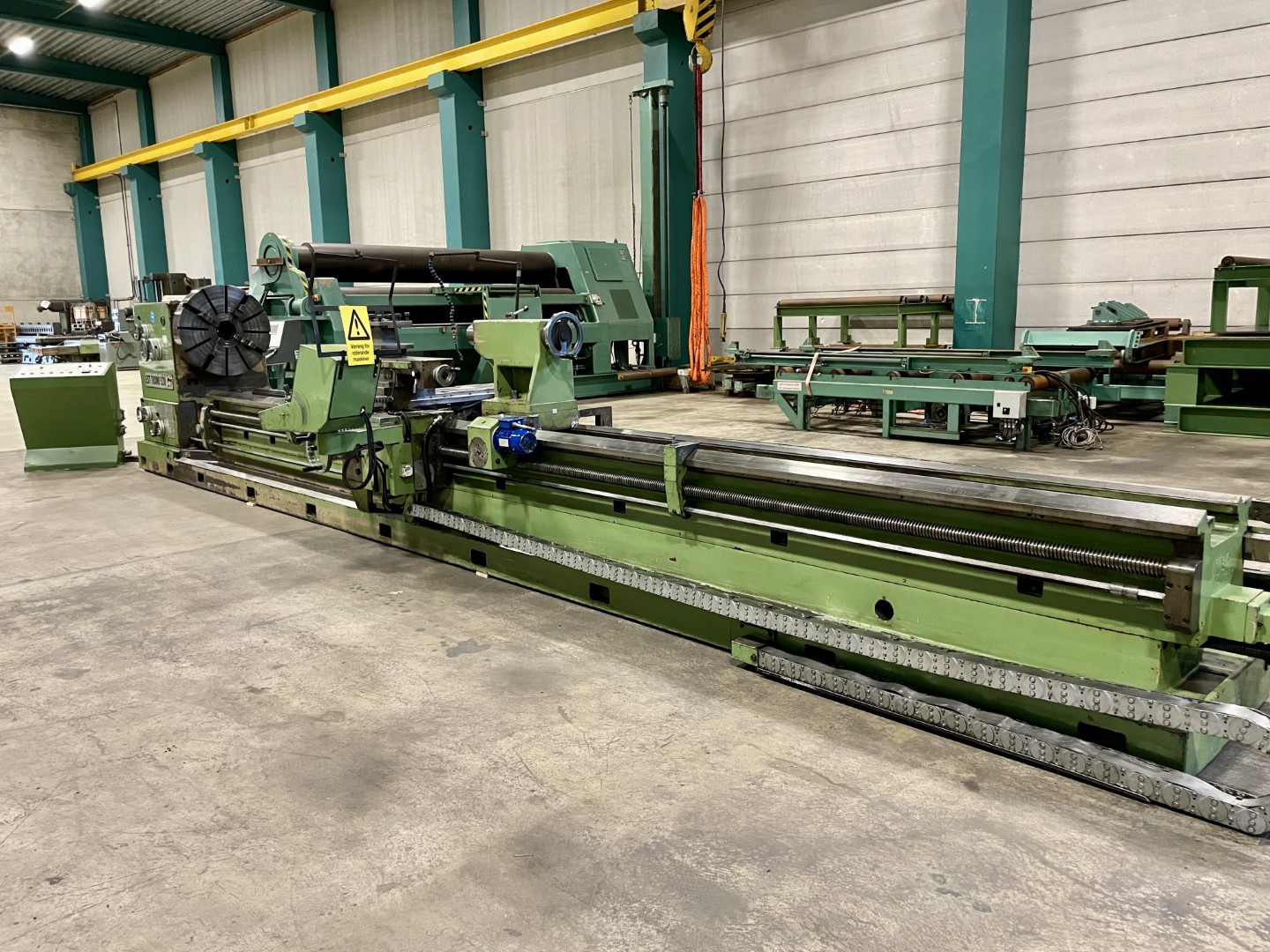

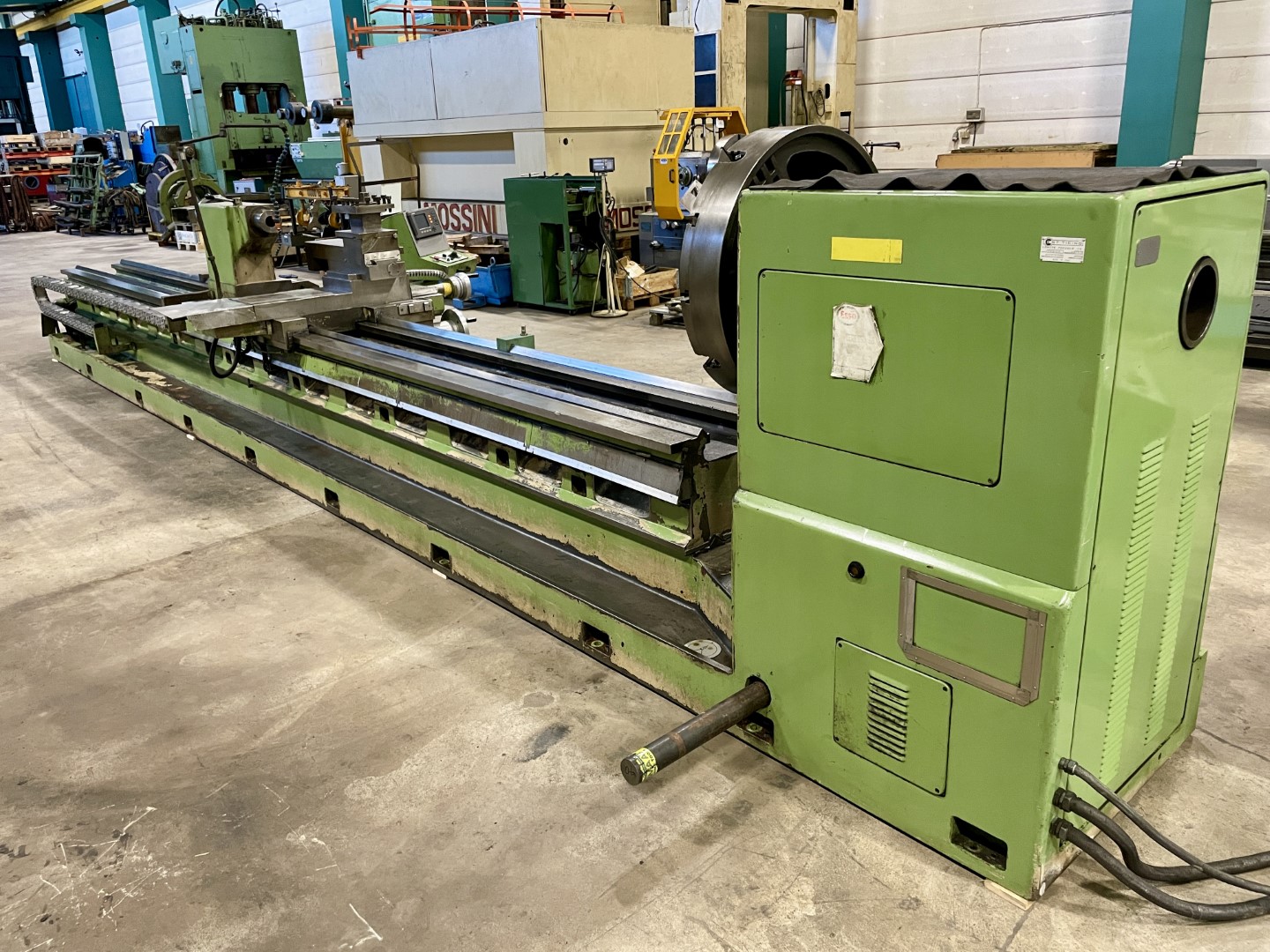

EST Ticino ET-BM 520-7000

Svarv

Specifikation
Lagernummer:	010780
Serienummer:	001150
Svarvdiameter över bädd:	ø1040mm
Svarvdiameter över tvärslid:	710mm
Svarvdiameter utkörd bädd:	1780mm
Dubbavstånd:	7000mm
Dubbavstånd utkörd bädd:	10000mm
Spindelborrning :	ø130mm
Spindelvarvtal:	6-600rpm
Vridmoment:	1100Kgm
Kona i dubbdocka:	Mk6
Arbetstyckevikt mellan dubb:	8500kg
Snabbtransport längd/tvär:	4000/2400mm/min
Spindelmotor:	25kW
Årsmodell:	1987
Längd:	9500/12500mm
Bredd:	2350mm
Höjd:	1550mm
Vikt:	16100kg

Information

Stödlager ø380mm

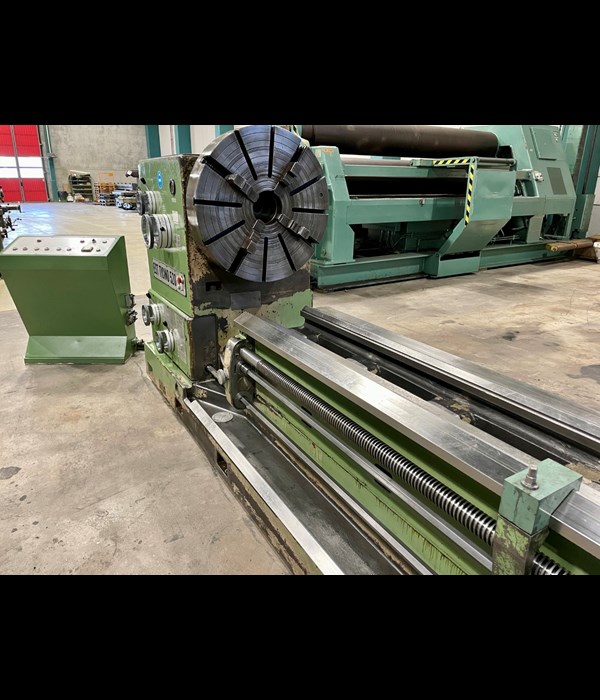

4-backskiva ø800mm

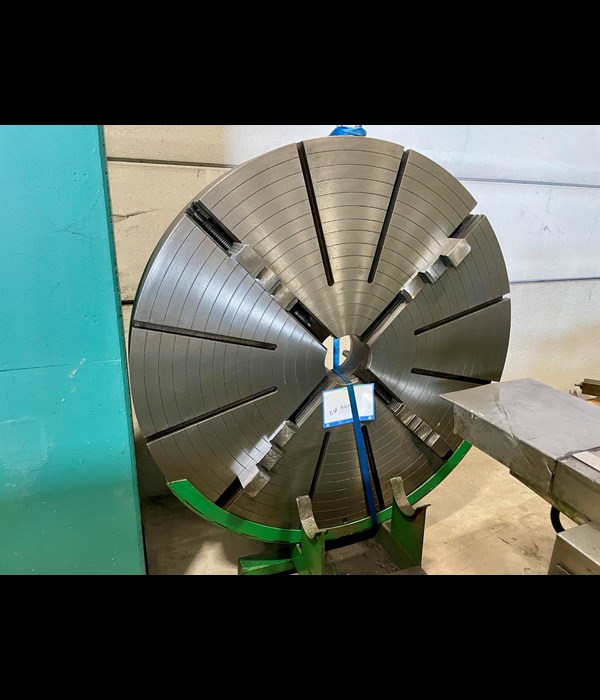

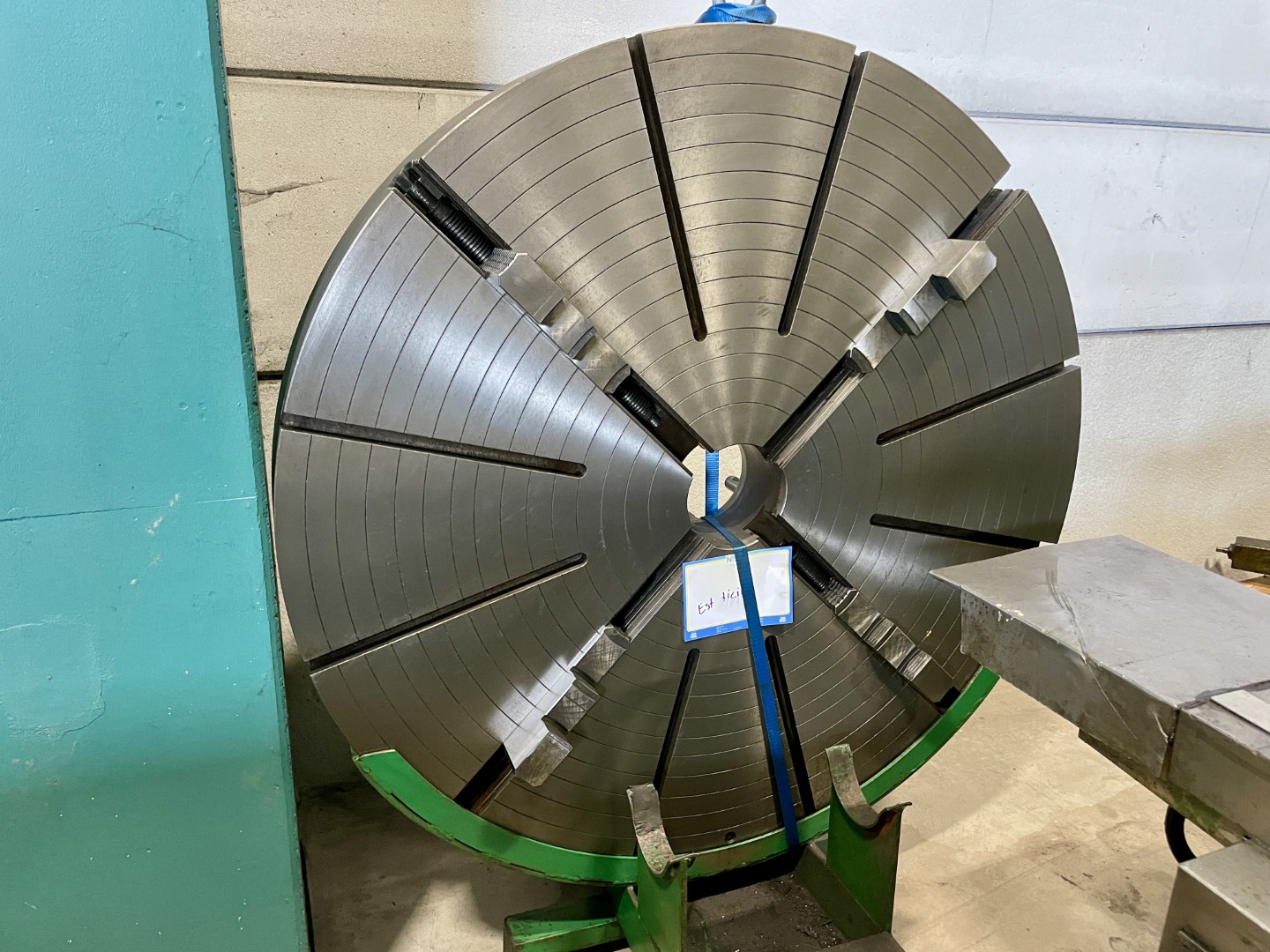

4-backskiva ø1500mm

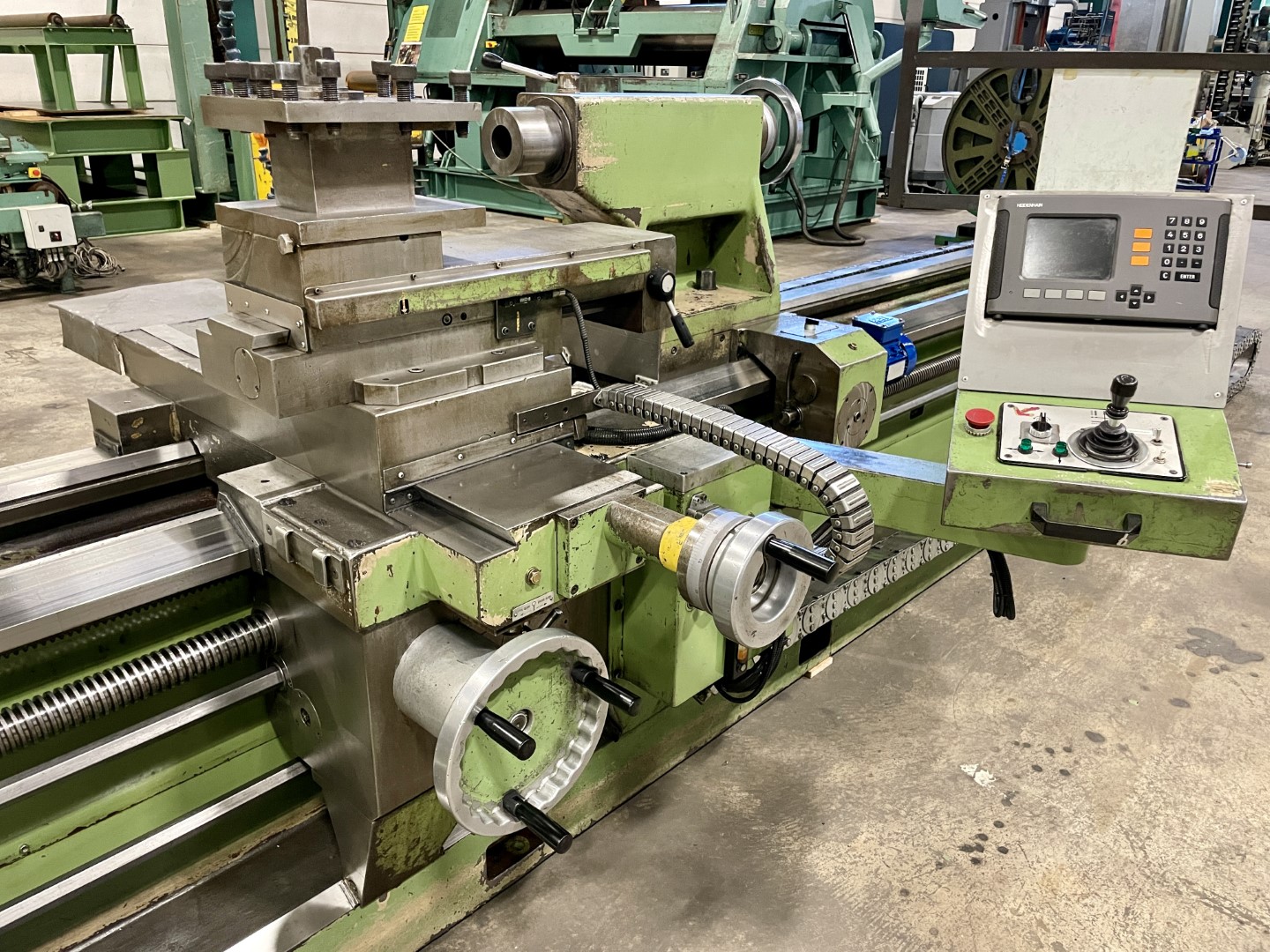

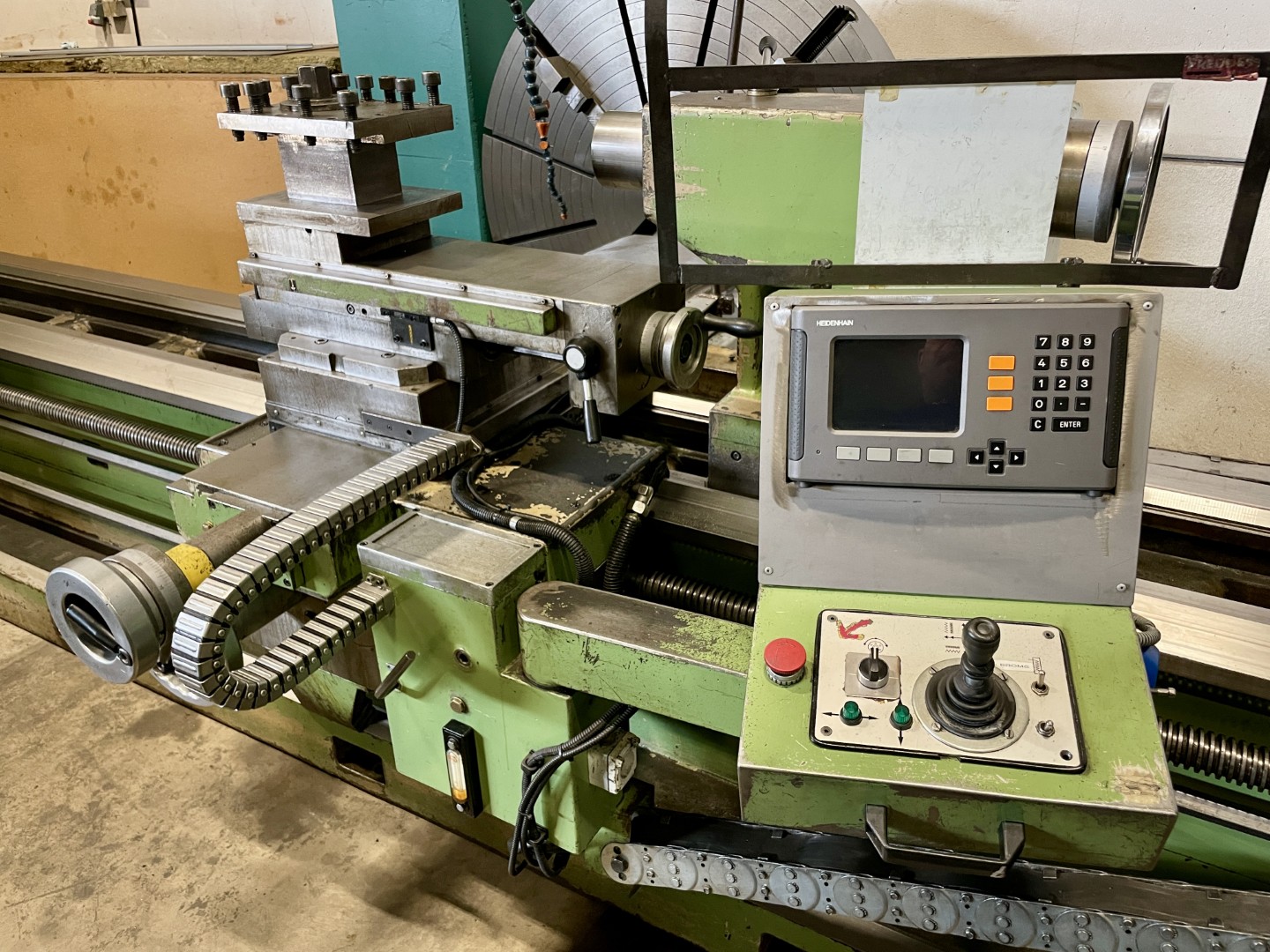

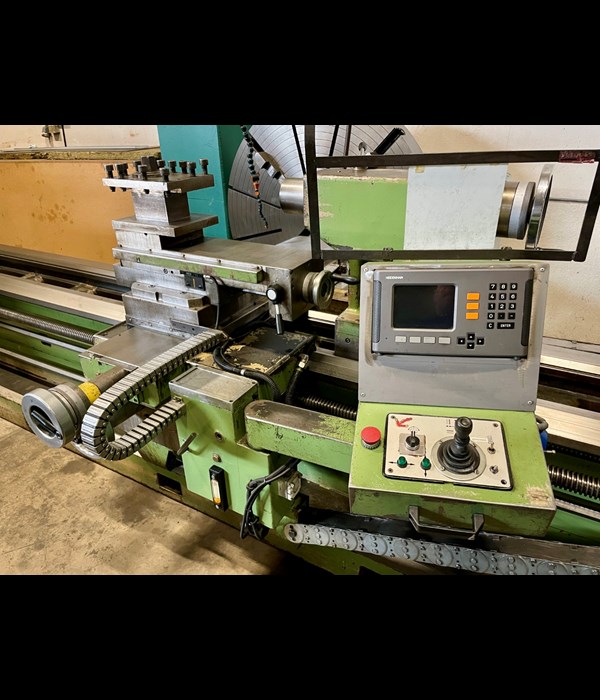

3.axl Heidenhain Digital

EST Ticino ET-BM 520-7000-1

EST Ticino ET-BM 520-7000-2

EST Ticino ET-BM 520-7000-3

EST Ticino ET-BM 520-7000-4

EST Ticino ET-BM 520-7000-5

EST Ticino ET-BM 520-7000-6

EST Ticino ET-BM 520-7000-7

EST Ticino ET-BM 520-7000-8

EST Ticino ET-BM 520-7000-9

EST Ticino ET-BM 520-7000-10

EST Ticino ET-BM 520-7000-11

EST Ticino ET-BM 520-7000-12

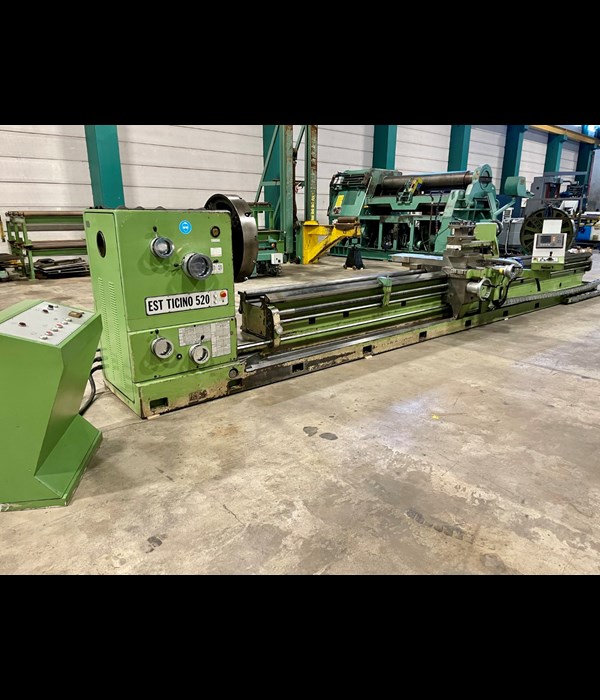

20240318_154804110_iOS (Stor).jpg

20240318_154826171_iOS (Stor).jpg

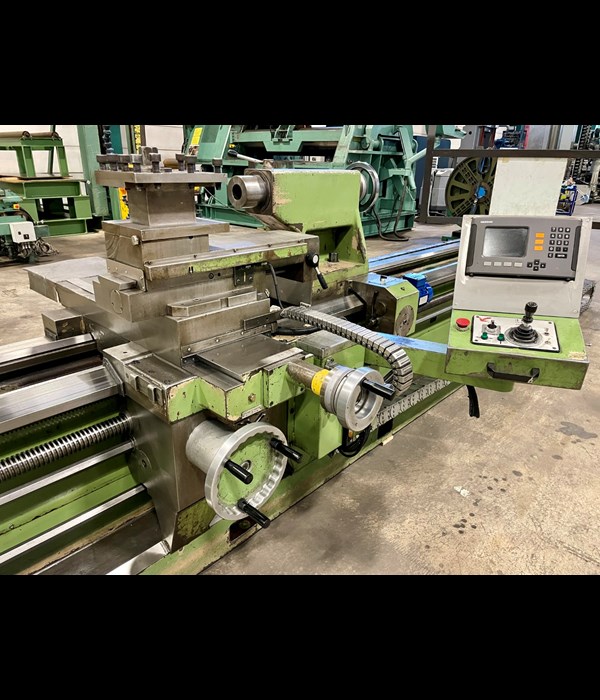

20240318_154852285_iOS (Stor).jpg

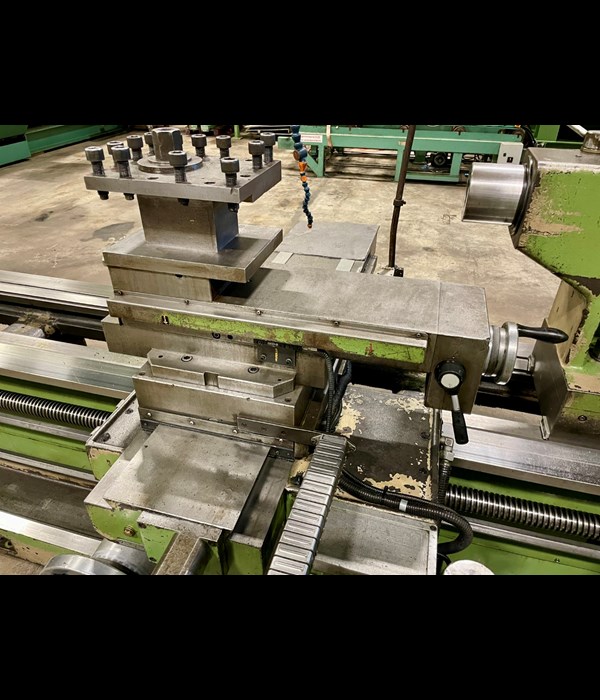

20240318_154910481_iOS (Stor).jpg

20240318_154939677_iOS (Stor).jpg

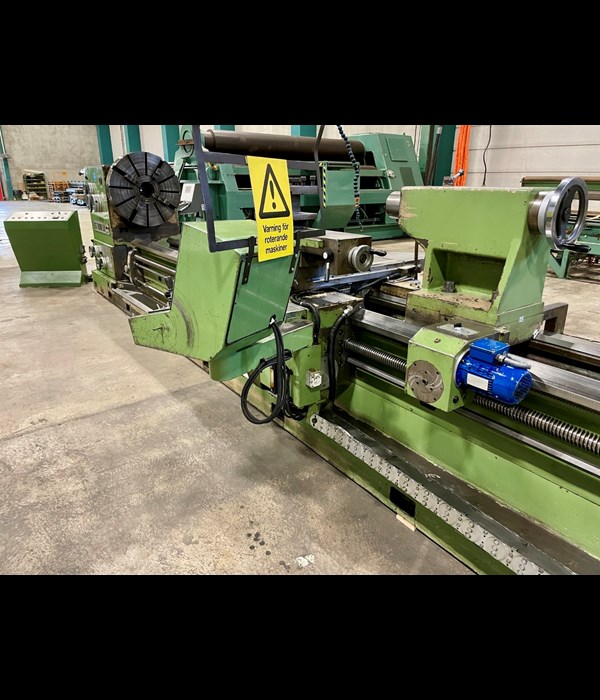

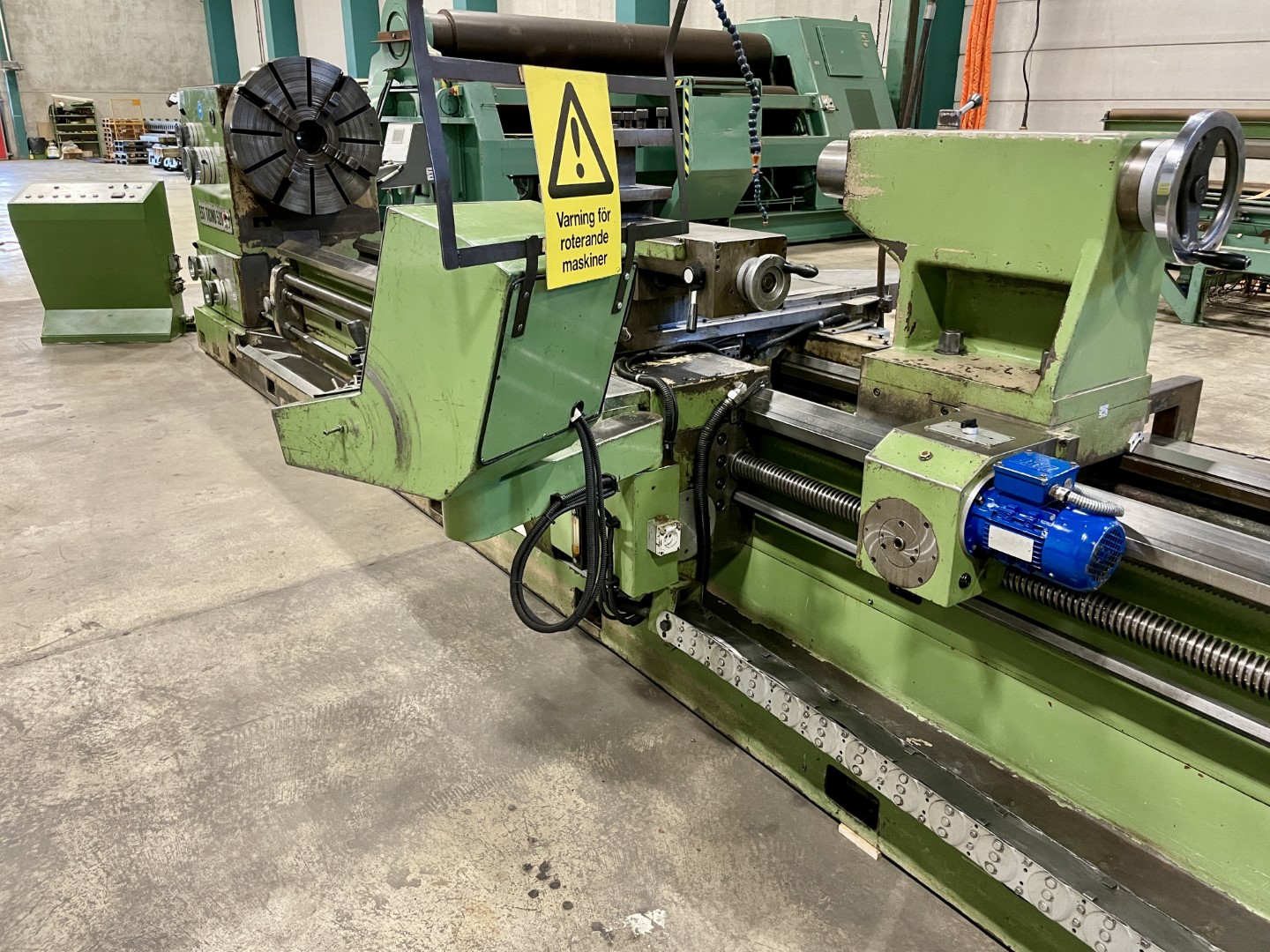

20240318_155016895_iOS (Stor).jpg

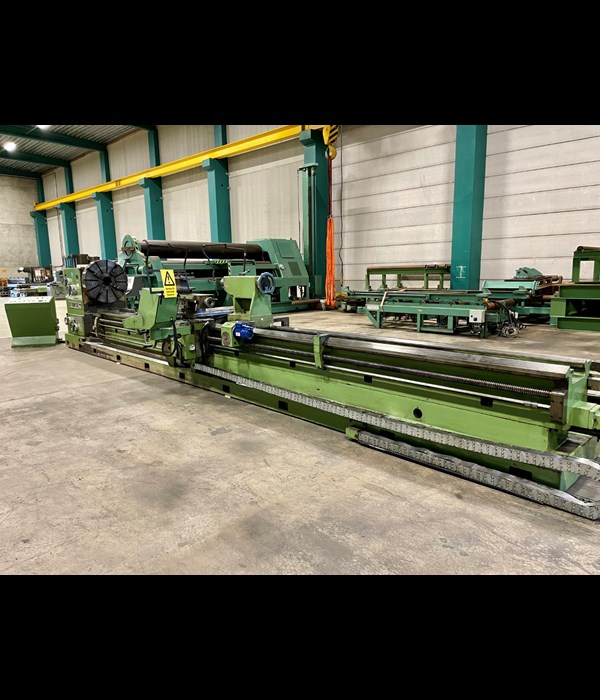

20240318_155113046_iOS (Stor).jpg

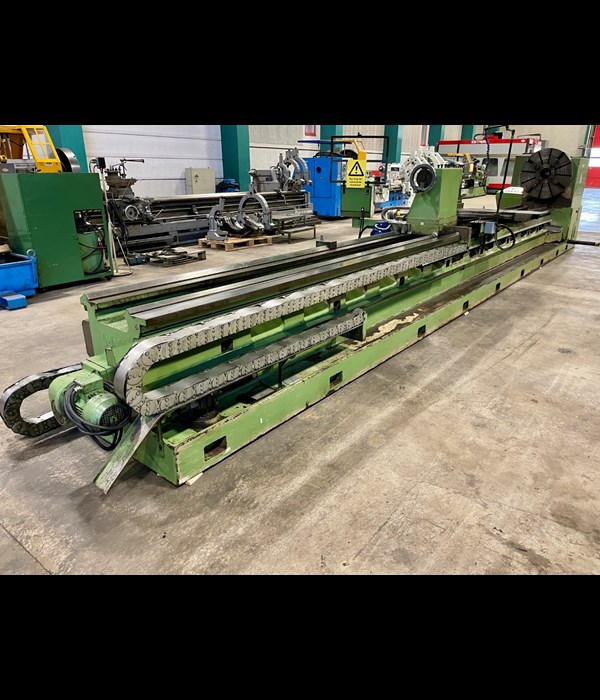

20240318_155137623_iOS (Stor).jpg

20240318_155210767_iOS (Stor).jpg

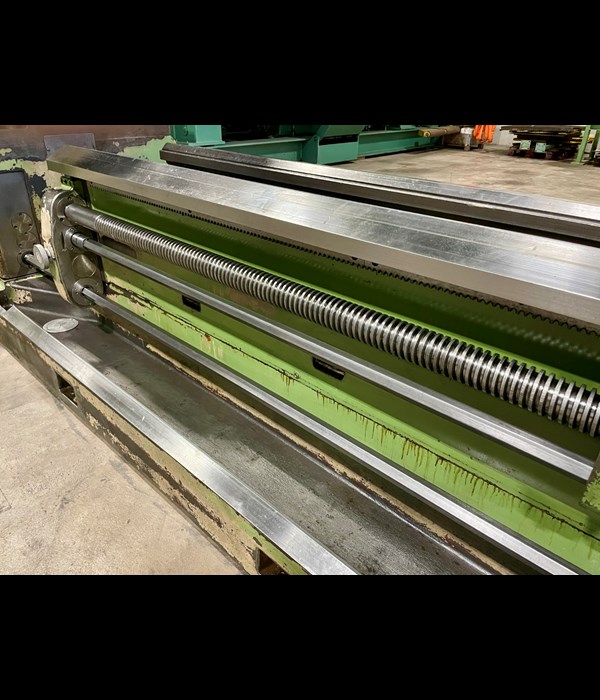

20240318_155527751_iOS (Stor).jpg

20250513_064651040_iOS (Stor).jpg

20250513_064714612_iOS (Stor).jpg

Filmer

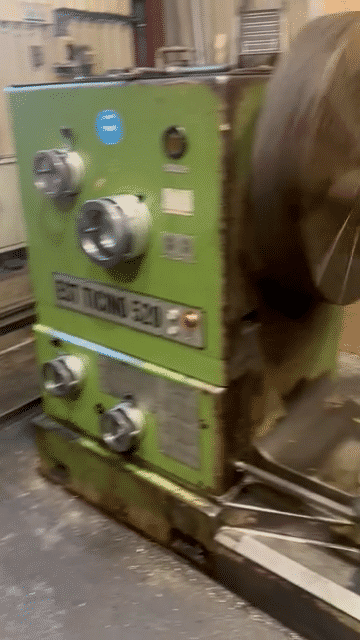

EST spindle gif.gif

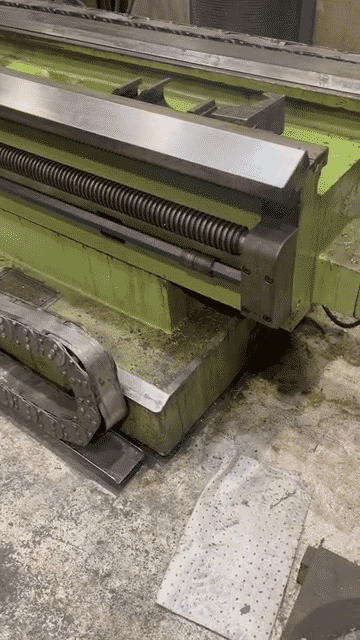

EST bedmovement.gif

Skriv ut

Denna info är upprättad efter bästa förmåga, men är inte bindande i detalj. Köpare ombeds kontrollera viktiga tekniska data och är ansvarig för att gällande säkerhetskrav uppfylles.
